THANH TRƯỢT & VÍT ME – CẤU TẠO, ĐẶC ĐIỂM KỸ THUẬT, ỨNG DỤNG & GIÁ TRỊ

1. Giới Thiệu

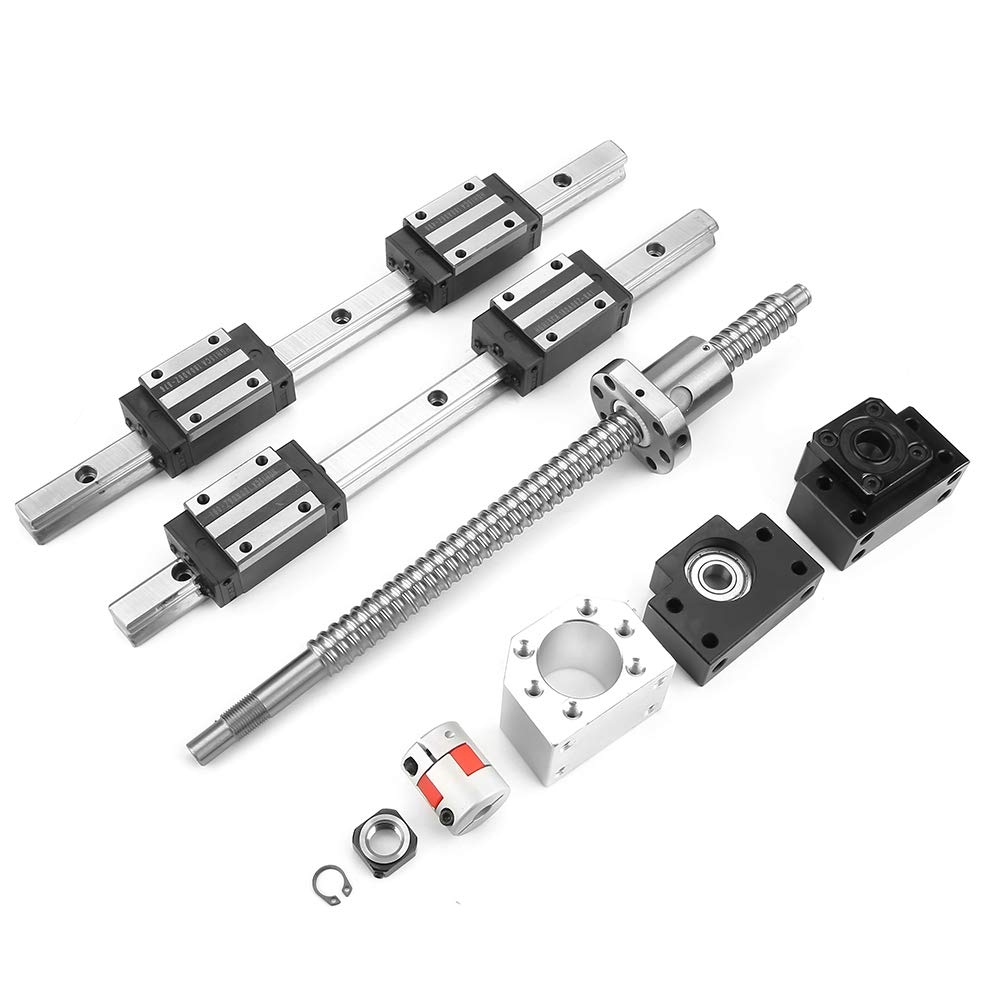

Thanh trượt và vít me là bộ phận cơ khí chính xác dùng để dẫn hướng và truyền động chuyển động tịnh tiến, đóng vai trò cốt lõi trong máy móc tự động, CNC, thiết bị công nghiệp và dây chuyền sản xuất.
Sự kết hợp giữa thanh trượt (linear guide) và vít me (lead screw/ball screw) giúp hệ thống đạt độ chính xác cao, chuyển động mượt, tải ổn định và tuổi thọ lâu dài.

💡 Đặc điểm nổi bật:
✔ Chuyển động tuyến tính chính xác, ổn định.
✔ Ma sát thấp, vận hành êm.
✔ Chịu tải tốt, độ lặp lại cao.
✔ Phù hợp cả truyền động tay và tự động hóa.

2. Thành Phần Vật Liệu & Công Nghệ

Vật liệu

• Thanh trượt & ray dẫn hướng: thép hợp kim tôi cứng (GCr15, SUJ2).

• Con trượt: thép tôi + bi thép chính xác.

• Vít me:

  • Vít me thường (Lead screw): thép carbon / thép hợp kim.

  • Vít me bi (Ball screw): thép hợp kim tôi cứng.

Xử lý bề mặt

• Tôi cứng cao tần / tôi chân không.

• Mài chính xác, đánh bóng.

• Phủ chống gỉ (black oxide, chrome).

Công nghệ sản xuất

• Gia công CNC chính xác cao.

• Mài định hình ray & ren vít.

• Lắp bi tuần hoàn (đối với vít me bi).

3. Cấu Tạo & Đặc Điểm Kỹ Thuật

3.1 Thanh trượt (Linear Guide Rail)

🔹 Ray dẫn hướng + con trượt bi tuần hoàn.
🔹 Kích thước phổ biến: 9, 12, 15, 20, 25, 30, 35 mm.
🔹 Độ chính xác: C, H, P (tùy cấp).
🔹 Chịu tải: từ vài chục kg đến hàng tấn.
🔹 Ma sát thấp, độ lặp lại ±0.01 mm hoặc tốt hơn.

3.2 Vít me (Lead Screw / Ball Screw)

🔹 Đường kính trục: Ø8 – Ø40 mm.
🔹 Bước ren: 2 – 20 mm.
🔹 Loại:

• Vít me thường: chi phí thấp, tải vừa.

• Vít me bi: hiệu suất cao (≥90%), độ chính xác cao.

🔹 Độ chính xác:

• Lead screw: ±0.05 – 0.1 mm/300 mm.

• Ball screw: ±0.01 mm/300 mm hoặc tốt hơn.

4. Ưu Điểm

✔ Độ chính xác cao, chuyển động mượt.
✔ Giảm ma sát – giảm mài mòn, tuổi thọ dài.
✔ Phù hợp cả chuyển động tay & motor.
✔ Tùy chọn đa dạng theo tải và hành trình.
✔ Dễ tích hợp vào hệ thống tự động hóa.

5. Ứng Dụng Chuyên Sâu

💡 Ứng dụng thực tế:
✔ Máy CNC, máy khắc, máy in 3D.
✔ Hệ thống băng tải định vị chính xác.
✔ Máy cắt, máy ép, máy đóng gói.
✔ Bàn trượt XY, XYZ.
✔ Jig – đồ gá chuyển động.
✔ Thiết bị tự động trong ngành dây dẫn, điện tử.
✔ Robot công nghiệp & cơ cấu tuyến tính.

6. Giá Trị Mang Lại

• Nâng cao độ chính xác sản phẩm.

• Tăng tốc độ và hiệu suất sản xuất.

• Giảm rung lắc & sai số.

• Đảm bảo độ lặp lại ổn định, phù hợp sản xuất hàng loạt.

• Tối ưu chi phí bảo trì lâu dài.

7. Quy Trình Sản Xuất

1. Gia công phôi thép chính xác.

2. Tôi cứng và xử lý nhiệt.

3. Mài ray, mài ren vít.

4. Lắp bi tuần hoàn (đối với vít me bi).

5. Kiểm tra độ chính xác, độ tải.

6. Đóng gói và phân phối.

8. Cách Lựa Chọn, Sử Dụng & Bảo Quản

🔹 Lựa chọn

✔ Tải nhẹ – trung bình: vít me thường + thanh trượt mini.
✔ Tải nặng – chính xác cao: vít me bi + ray trượt lớn.
✔ Chọn bước vít theo yêu cầu tốc độ & lực.

🔹 Sử dụng

✔ Lắp đồng trục giữa motor – vít me.
✔ Bôi trơn định kỳ bằng mỡ chuyên dụng.
✔ Tránh lệch tâm gây mòn bi.

🔹 Bảo quản

✔ Che chắn bụi, phoi kim loại.
✔ Tra mỡ định kỳ.
✔ Tránh va đập làm cong ray hoặc trục vít.

9. Kết Luận

Thanh trượt và vít me là giải pháp không thể thiếu cho các hệ thống yêu cầu chuyển động tuyến tính chính xác – ổn định – bền bỉ.
Từ máy CNC, tự động hóa đến jig – đồ gá, bộ đôi này giúp nâng cao chất lượng sản phẩm và hiệu quả sản xuất.

💡 Tóm tắt ưu điểm vượt trội:
✅ Chuyển động mượt, độ chính xác cao.
✅ Chịu tải tốt, tuổi thọ dài.
✅ Ứng dụng rộng trong cơ khí & tự động hóa.
✅ Dễ tích hợp, dễ bảo trì.
