BỘ VI CHỈNH – CẤU TẠO, ĐẶC ĐIỂM KỸ THUẬT, ỨNG DỤNG & GIÁ TRỊ

1. Giới Thiệu

Bộ vi chỉnh (Fine Adjustment Mechanism / Precision Adjustment Unit) là cơ cấu cơ khí dùng để điều chỉnh chính xác vị trí, khoảng cách, góc hoặc độ cao của một chi tiết trong máy móc và hệ thống tự động hóa.

Khác với cơ cấu điều chỉnh thông thường, bộ vi chỉnh cho phép người vận hành thực hiện những thay đổi vị trí rất nhỏ, giúp căn chỉnh jig, sensor, camera, đầu đo, cơ cấu dẫn hướng hoặc cụm máy chính xác hơn.

💡 Đặc điểm nổi bật:

✔ Điều chỉnh vị trí với bước nhỏ và độ chính xác cao.
✔ Cơ cấu đơn giản, dễ thao tác.

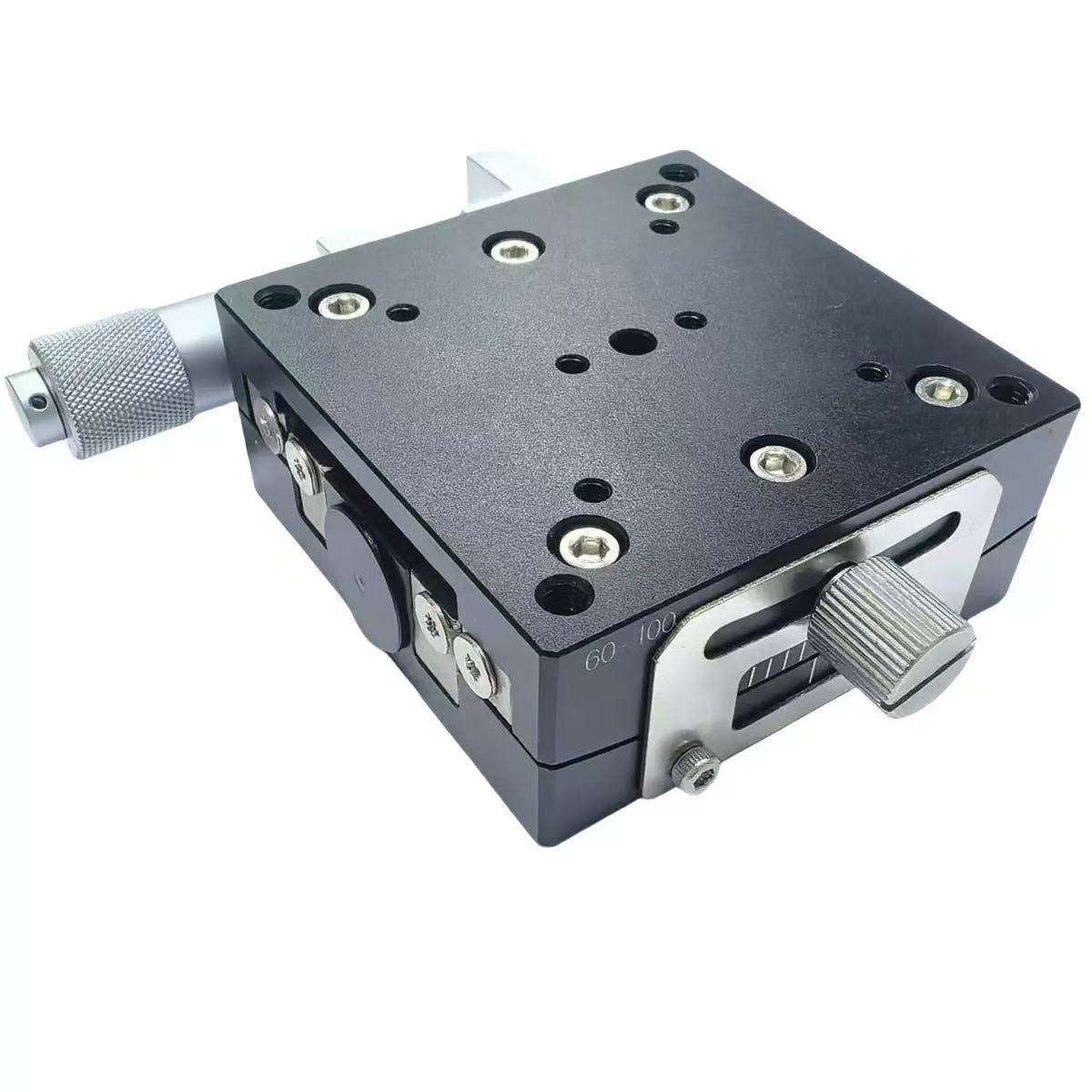

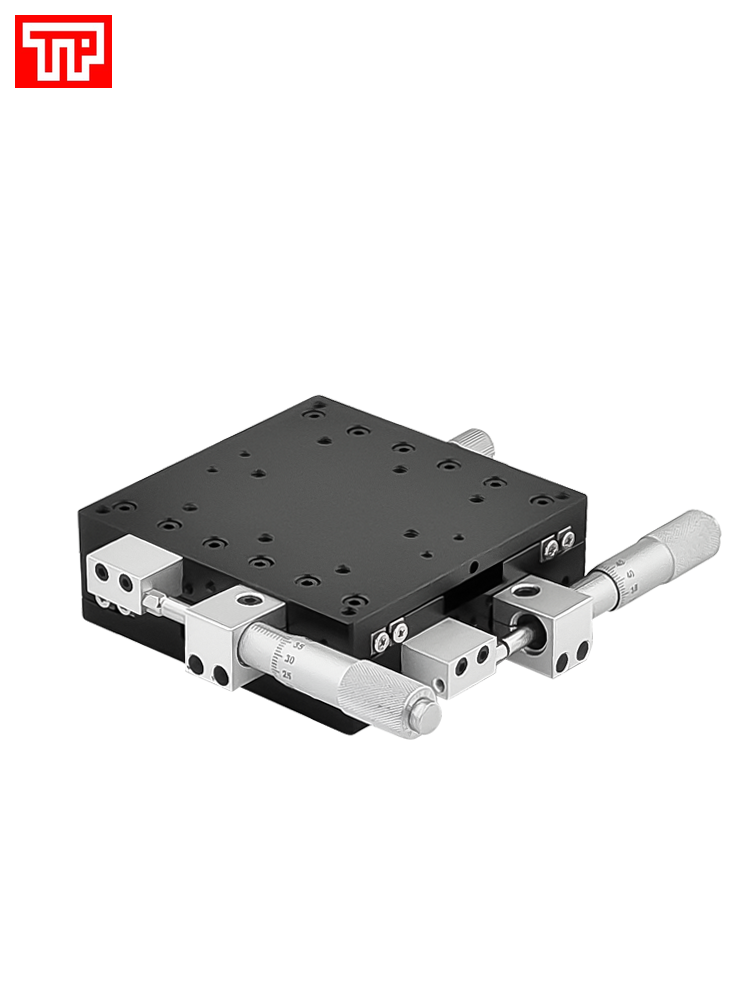

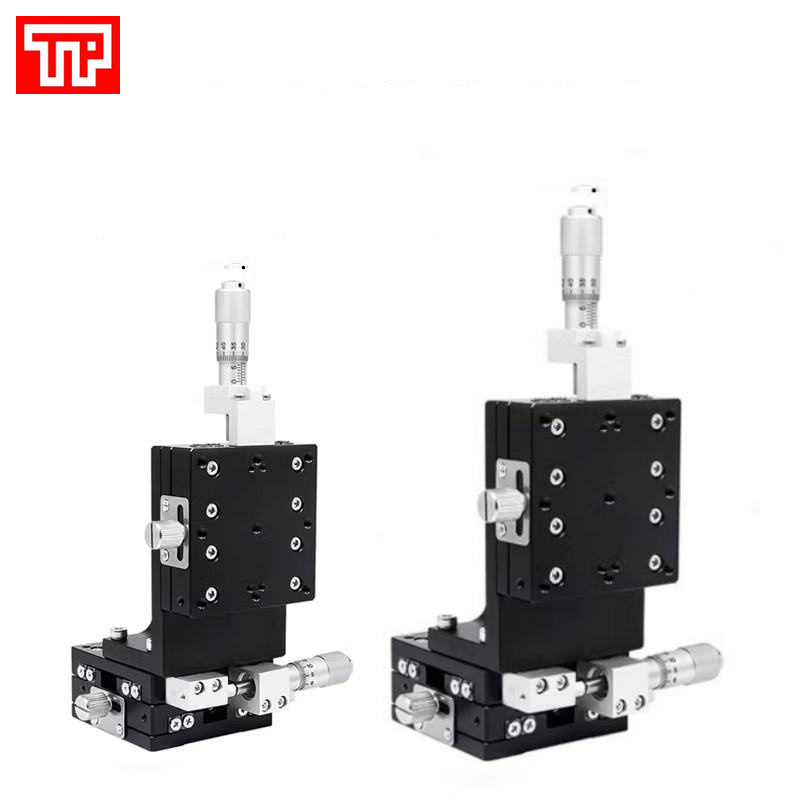

✔ Có thể điều chỉnh theo 1 trục, 2 trục hoặc nhiều hướng tùy thiết kế.
✔ Có cơ cấu khóa để giữ nguyên vị trí sau khi căn chỉnh.
✔ Phù hợp cho jig, máy tự động, camera, sensor và thiết bị kiểm tra.

2. Thành Phần Vật Liệu & Công Nghệ

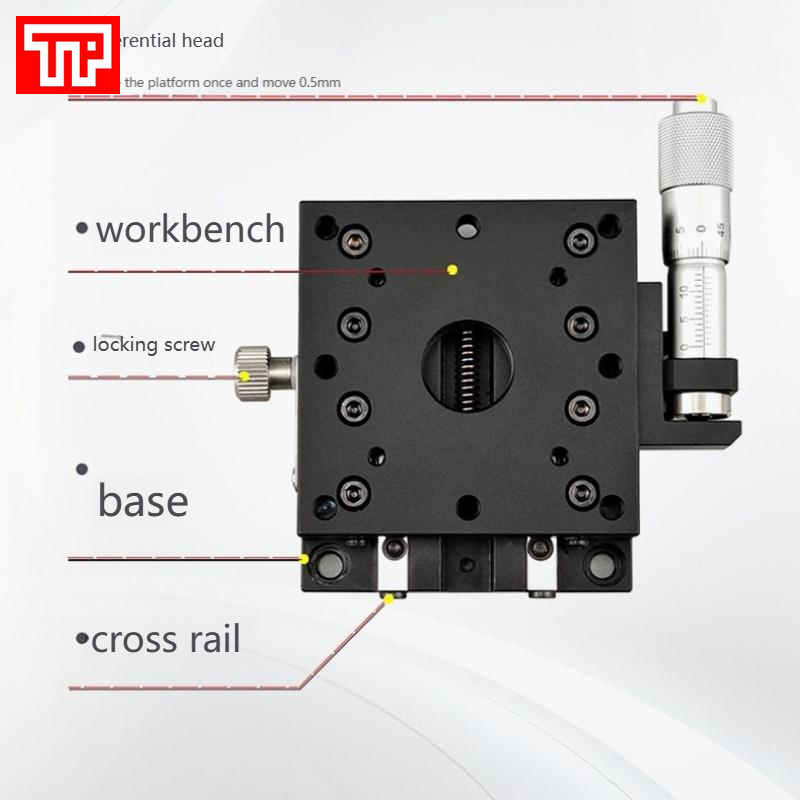

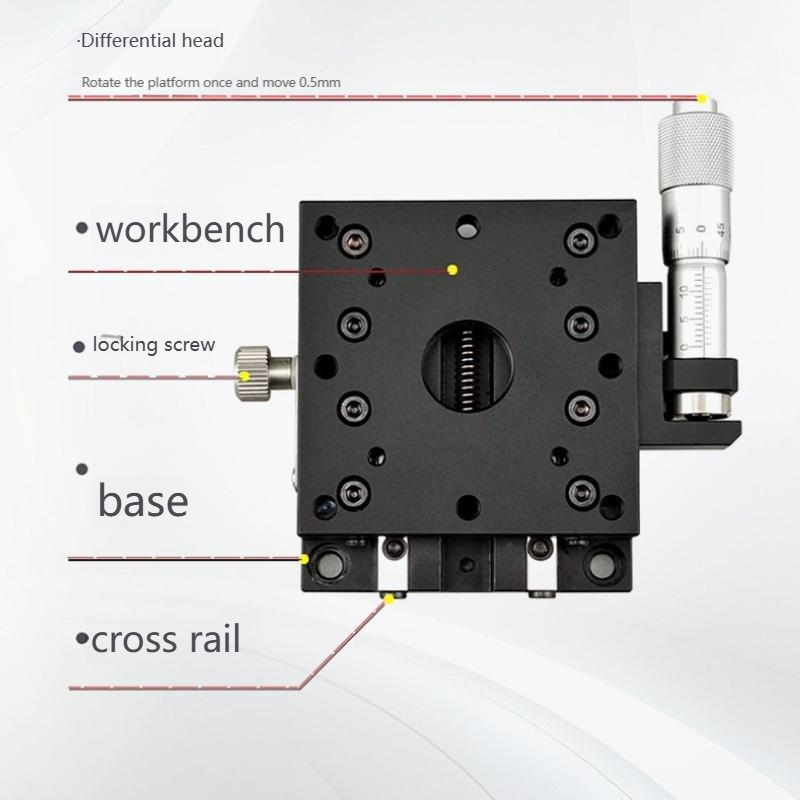

Một bộ vi chỉnh cơ khí điển hình gồm:

• Thân/đế: thép, inox hoặc hợp kim nhôm.
• Bàn hoặc tấm di chuyển: dùng để gá thiết bị cần điều chỉnh.
• Vít vi chỉnh: tạo chuyển động tịnh tiến hoặc điều chỉnh góc.
• Núm điều chỉnh: giúp người vận hành xoay vít bằng tay.
• Cơ cấu dẫn hướng: ray trượt, rãnh trượt hoặc bề mặt dẫn hướng chính xác.
• Lò xo hồi: duy trì tiếp xúc và giảm độ rơ ở một số thiết kế.
• Vít khóa: cố định vị trí sau khi điều chỉnh.

Các bề mặt kim loại có thể được mạ, anodize, xử lý nhiệt hoặc xử lý chống gỉ tùy vật liệu và yêu cầu sử dụng.

3. Cấu Tạo & Đặc Điểm Kỹ Thuật

Nguyên lý cơ bản

Khi người vận hành xoay núm/vít vi chỉnh, chuyển động quay của vít được chuyển thành một lượng dịch chuyển tuyến tính rất nhỏ:

Xoay núm → Vít vi chỉnh quay → Cụm trượt dịch chuyển → Đạt vị trí yêu cầu → Khóa cố định

Ví dụ, với vít có bước ren nhỏ, mỗi vòng quay chỉ tạo ra một khoảng dịch chuyển nhỏ, nhờ đó việc căn chỉnh dễ kiểm soát hơn so với vít ren bước lớn.

Các dạng bộ vi chỉnh phổ biến

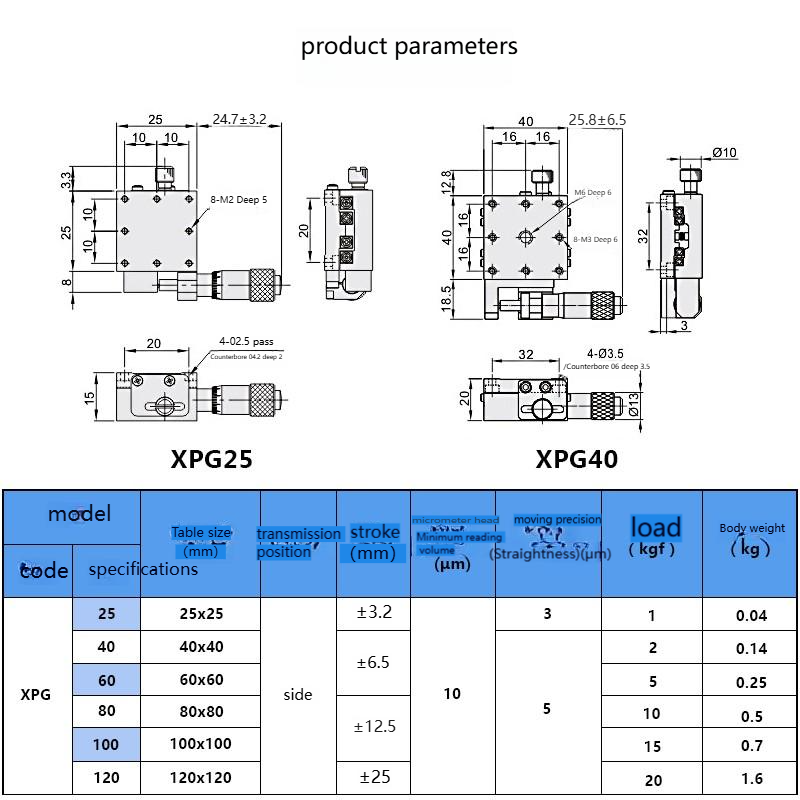

Các thông số cần quan tâm gồm hành trình điều chỉnh, bước vít, tải trọng, độ rơ, độ lặp lại, kích thước lắp đặt và hướng điều chỉnh. Các giá trị này phụ thuộc từng model và nhà sản xuất.

4. Ưu Điểm

🔹 Điều chỉnh chính xác

Ưu điểm quan trọng nhất là khả năng thay đổi vị trí với lượng nhỏ, đặc biệt hữu ích khi căn chỉnh bằng mắt hoặc bằng thiết bị đo.

🔹 Giảm thời gian setup máy

Thay vì tháo bulông rồi dịch chuyển cả cụm gá, kỹ thuật viên có thể xoay vít để tinh chỉnh vị trí.

🔹 Có thể khóa vị trí

Sau khi đạt vị trí mong muốn, vít khóa giúp hạn chế cơ cấu bị dịch chuyển do rung động hoặc tác động bên ngoài.

🔹 Dễ tích hợp

Bộ vi chỉnh có thể kết hợp với:

Jig/Fixture – Sensor – Camera Vision – Đầu đo – Cơ cấu cấp phôi – Ray trượt – Xi lanh – Cụm gá sản phẩm.

🔹 Hỗ trợ thay đổi model sản phẩm

Trong dây chuyền sản xuất nhiều model, bộ vi chỉnh giúp thay đổi vị trí cơ cấu nhanh hơn mà không cần chế tạo lại toàn bộ jig.

5. Ứng Dụng Chuyên Sâu

💡 Bộ vi chỉnh được sử dụng nhiều trong máy tự động và jig công nghiệp:

✔ Điều chỉnh vị trí sensor để xác định chính xác điểm phát hiện sản phẩm.

✔ Điều chỉnh camera Vision theo phương X/Y/Z hoặc góc quan sát.

✔ Căn chỉnh jig/fixture để đưa sản phẩm về đúng vị trí.

✔ Điều chỉnh đầu hút chân không trong hệ thống Pick & Place.

✔ Điều chỉnh vị trí xi lanh hoặc cơ cấu chặn sản phẩm.

✔ Căn chỉnh đầu đo trong máy kiểm tra kích thước.

✔ Điều chỉnh thanh dẫn hướng khi thay đổi kích thước sản phẩm.

✔ Điều chỉnh vị trí feeder, băng tải hoặc cơ cấu cấp liệu.

✔ Điều chỉnh cơ cấu ép, dập hoặc lắp ráp.

✔ Máy sản xuất Wire Harness, máy điện tử, bán dẫn, linh kiện chính xác và thiết bị kiểm tra.

6. Giá Trị Mang Lại

Bộ vi chỉnh tuy là một chi tiết cơ khí tương đối đơn giản nhưng mang lại giá trị lớn trong thiết kế máy:

🔹 Tăng độ chính xác: giúp thiết bị được đặt đúng vị trí làm việc.

🔹 Giảm thời gian setup: kỹ thuật viên có thể căn chỉnh trực tiếp trên máy.

🔹 Tăng tính linh hoạt: dễ thay đổi vị trí khi chuyển đổi model sản phẩm.

🔹 Giảm chi phí chế tạo jig: một cơ cấu có thể đáp ứng nhiều vị trí làm việc khác nhau.

🔹 Hỗ trợ cải tiến máy: thuận tiện bổ sung sensor, camera hoặc cơ cấu mới.

🔹 Tăng khả năng tiêu chuẩn hóa: có thể sử dụng cùng một loại bộ vi chỉnh cho nhiều cụm máy.

7. Quy Trình Sản Xuất

Quy trình sản xuất bộ vi chỉnh cơ khí thường gồm:

Thiết kế → Lựa chọn vật liệu → CNC/phay/tiện → Gia công ren vi chỉnh → Gia công bề mặt dẫn hướng → Xử lý bề mặt → Lắp vít & cơ cấu trượt → Kiểm tra độ rơ → Kiểm tra hành trình → Lắp ráp hoàn thiện.

Đối với các bộ vi chỉnh yêu cầu độ chính xác cao, chất lượng của vít điều chỉnh, bề mặt dẫn hướng và độ rơ của cơ cấu là những yếu tố đặc biệt quan trọng.

8. Cách Lựa Chọn, Sử Dụng & Bảo Quản

🔹 Lựa chọn

Khi chọn bộ vi chỉnh nên xác định:

✔ Hướng điều chỉnh: X, Y, Z hoặc góc.

✔ Hành trình cần điều chỉnh: ví dụ ±5 mm, ±10 mm... tùy ứng dụng.

✔ Độ chính xác yêu cầu.

✔ Tải trọng của cụm thiết bị được gá.

✔ Kích thước và không gian lắp đặt.

✔ Có cần cơ cấu khóa hay không.

✔ Điều chỉnh thường xuyên hay chỉ khi setup máy.

✔ Môi trường làm việc: bụi, dầu, độ ẩm, phòng sạch...

🔹 Sử dụng

Trình tự thông thường:

Nới vít khóa → Xoay vít vi chỉnh → Quan sát/đo vị trí → Căn chỉnh đến vị trí yêu cầu → Siết vít khóa → Kiểm tra lại vị trí.

Không nên sử dụng lực quá lớn khi vít đã tới giới hạn hành trình vì có thể làm hỏng ren hoặc cơ cấu dẫn hướng.

🔹 Bảo quản & bảo trì

✔ Giữ bề mặt trượt sạch.

✔ Kiểm tra vít và ren định kỳ.

✔ Bôi trơn phù hợp đối với cơ cấu yêu cầu bôi trơn.

✔ Tránh bụi hoặc phoi kim loại lọt vào bề mặt dẫn hướng.

✔ Kiểm tra độ rơ nếu thiết bị phải điều chỉnh thường xuyên.

9. Kết Luận

Bộ vi chỉnh là phụ kiện cơ khí quan trọng trong máy tự động hóa, jig/fixture và thiết bị kiểm tra, cho phép kỹ thuật viên căn chỉnh chính xác vị trí, khoảng cách hoặc góc của các cơ cấu mà không phải tháo lắp nhiều lần.

Đặc biệt trong các máy có Vision Camera, Sensor, Jig kiểm tra, cơ cấu Pick & Place hoặc dây chuyền thay đổi nhiều model, việc sử dụng bộ vi chỉnh giúp quá trình setup nhanh và linh hoạt hơn.

💡 Tóm tắt ưu điểm vượt trội:

✅ Điều chỉnh vị trí chính xác và dễ kiểm soát.
✅ Có thể vi chỉnh theo X/Y/Z hoặc góc.
✅ Hỗ trợ khóa vị trí sau khi căn chỉnh.
✅ Giảm thời gian setup và change model.
✅ Dễ tích hợp vào jig và máy tự động.
✅ Phù hợp camera, sensor, đầu đo, cơ cấu dẫn hướng và fixture.
✅ Giúp tăng tính linh hoạt và khả năng tiêu chuẩn hóa thiết kế máy.
