BỘ VI CHỈNH MỘT TRỤC – AXIS MECHANICAL FINE ADJUSTMENT KIT XPG40, XPG60, XPG80, E-XPG40, E-XPG60, E-XPG80 – CẤU TẠO, ĐẶC ĐIỂM KỸ THUẬT, ỨNG DỤNG & GIÁ TRỊ

1. Giới Thiệu

XPG40, XPG60, XPG80, E-XPG40, E-XPG60 và E-XPG80 thuộc nhóm bộ vi chỉnh cơ khí một trục (Single-Axis Mechanical Fine Adjustment Kit), được thiết kế để điều chỉnh chính xác vị trí của chi tiết theo một phương chuyển động duy nhất.

Bộ vi chỉnh đặc biệt phù hợp trong máy tự động hóa, jig/fixture, hệ thống Vision Camera, sensor, đầu đo, cơ cấu kiểm tra và thiết bị lắp ráp, nơi cần tinh chỉnh vị trí mà không phải tháo và gá lại toàn bộ cụm thiết bị.

Các kích thước 40 / 60 / 80 tạo nhiều lựa chọn về kích thước cơ cấu và khả năng tích hợp theo không gian thiết kế máy.

💡 Đặc điểm nổi bật:

✔ Điều chỉnh chính xác theo một trục.
✔ Có 3 kích cỡ chính: 40 / 60 / 80.
✔ Có dòng XPG và E-XPG để lựa chọn theo yêu cầu thiết kế.
✔ Điều chỉnh cơ khí bằng vít vi chỉnh.
✔ Kết cấu nhỏ gọn, thuận tiện lắp trên jig và máy tự động.
✔ Hỗ trợ setup và thay đổi model sản phẩm nhanh hơn.

2. Thành Phần Vật Liệu & Công Nghệ

Một bộ vi chỉnh dòng XPG/E-XPG thường bao gồm các thành phần chức năng chính:

• Thân/đế cố định: dùng để lắp bộ vi chỉnh lên máy hoặc jig.
• Bàn/cụm di chuyển: mang chi tiết cần căn chỉnh.
• Vít vi chỉnh: tạo chuyển động tịnh tiến.
• Núm/vị trí thao tác: cho phép kỹ thuật viên thực hiện điều chỉnh.
• Cơ cấu dẫn hướng: kiểm soát hướng dịch chuyển.
• Cơ cấu tạo lực ép/preload: giúp hạn chế độ rơ tùy thiết kế.
• Vít hoặc cơ cấu khóa: giữ vị trí sau khi hoàn tất căn chỉnh tùy model.

Vật liệu

Tùy phiên bản và nhà sản xuất, các bộ phận có thể sử dụng:

🔹 Thép carbon hoặc thép hợp kim.
🔹 Hợp kim nhôm.
🔹 Thép không gỉ cho một số chi tiết.
🔹 Vít và chi tiết cơ khí bằng thép xử lý bề mặt.

Các bề mặt có thể được mạ, anodize hoặc xử lý chống oxy hóa nhằm tăng độ bền trong môi trường công nghiệp.

3. Cấu Tạo & Đặc Điểm Kỹ Thuật

Nguyên lý hoạt động

Bộ vi chỉnh XPG/E-XPG sử dụng nguyên lý cơ khí:

Xoay vít vi chỉnh → Vít tạo dịch chuyển → Bàn/cụm gá di chuyển theo một trục → Đạt vị trí yêu cầu → Cố định vị trí.

Vít có bước nhỏ giúp người vận hành tạo ra lượng dịch chuyển nhỏ hơn và dễ kiểm soát hơn so với phương pháp nới bulông rồi dịch chuyển cụm gá bằng tay.

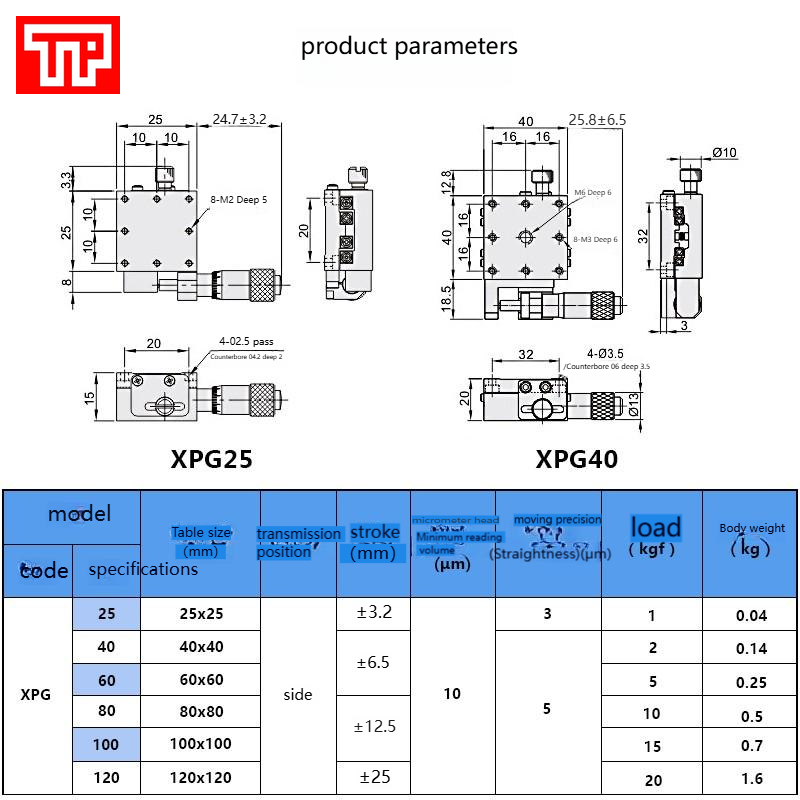

Các model

Thông số cần quan tâm khi lựa chọn

Lưu ý: Không nên hiểu số 40/60/80 là hành trình 40/60/80 mm. Đây thường là cách phân loại kích cỡ của dòng sản phẩm; hành trình thực tế cần đối chiếu catalogue/bản vẽ của đúng model.

4. Ưu Điểm

🔹 Điều chỉnh vị trí chính xác

Cơ cấu vít cho phép thực hiện các thay đổi vị trí nhỏ và có kiểm soát.

🔹 Ba kích cỡ lựa chọn

Dòng 40 – 60 – 80 giúp kỹ sư lựa chọn bộ vi chỉnh phù hợp với kích thước cơ cấu, không gian máy và tải của thiết bị cần gá.

🔹 Kết cấu nhỏ gọn

Bộ vi chỉnh có thể tích hợp trực tiếp vào các cụm jig hoặc máy mà không cần hệ thống truyền động phức tạp.

🔹 Không cần động cơ

Đây là cơ cấu điều chỉnh cơ khí bằng tay nên không cần:

• Servo.
• Stepper motor.
• Driver.
• PLC điều khiển chuyển động.

Nhờ đó giúp đơn giản hóa hệ thống trong những vị trí chỉ cần điều chỉnh khi setup.

🔹 Hỗ trợ Change Model

Đặc biệt hữu ích với máy sản xuất nhiều model, khi vị trí của sensor, jig hoặc cơ cấu cần thay đổi theo từng sản phẩm.

5. Ứng Dụng CHUYÊN SÂU

💡 XPG40/XPG60/XPG80 và E-XPG40/E-XPG60/E-XPG80 phù hợp cho:

✔ Gá Sensor: điều chỉnh chính xác vị trí phát hiện sản phẩm.

✔ Vision Camera: tinh chỉnh vị trí camera hoặc cụm chiếu sáng.

✔ Jig/Fixture: căn chỉnh vị trí gá sản phẩm.

✔ Đầu đo: điều chỉnh vị trí probe hoặc cảm biến đo.

✔ Đầu hút chân không: căn chỉnh vị trí Pick & Place.

✔ Cơ cấu chặn: điều chỉnh stopper theo kích thước sản phẩm.

✔ Thanh dẫn hướng: điều chỉnh guide trên băng tải.

✔ Cơ cấu cấp phôi: tinh chỉnh vị trí feeder hoặc đường dẫn phôi.

✔ Máy lắp ráp tự động: căn chỉnh cơ cấu ép, chèn, lắp hoặc kiểm tra.

✔ Máy Wire Harness: điều chỉnh jig, sensor, camera Vision và cơ cấu kiểm tra dây dẫn.

6. Giá Trị Mang Lại

Tăng độ chính xác

Vi chỉnh bằng vít giúp kiểm soát vị trí tốt hơn so với việc sử dụng rãnh dài và nới bulông để điều chỉnh thủ công.

Giảm thời gian setup

Kỹ thuật viên có thể điều chỉnh trực tiếp trên máy mà không cần tháo toàn bộ cụm gá.

Tăng khả năng linh hoạt

Một cơ cấu có thể điều chỉnh cho nhiều vị trí hoặc nhiều model sản phẩm khác nhau.

Giảm chi phí tự động hóa

Ở những vị trí chỉ cần setup định kỳ, bộ vi chỉnh cơ khí có thể là giải pháp đơn giản hơn so với sử dụng servo hoặc cơ cấu điện.

Tăng khả năng tiêu chuẩn hóa

Các kích cỡ 40 / 60 / 80 giúp người thiết kế dễ xây dựng các cụm gá tiêu chuẩn cho nhiều loại máy.

7. PHÂN BIỆT XPG40 – XPG60 – XPG80

Về nguyên tắc lựa chọn, có thể phân nhóm:

XPG40 / E-XPG40

Kích thước nhỏ gọn, phù hợp:

✔ Sensor.
✔ Camera nhỏ.
✔ Đầu đo.
✔ Jig nhỏ.
✔ Các vị trí không gian hạn chế.

XPG60 / E-XPG60

Kích cỡ trung bình, phù hợp:

✔ Camera Vision.
✔ Cụm sensor.
✔ Jig/fixture.
✔ Đầu kiểm tra.
✔ Cơ cấu máy tự động cỡ trung bình.

XPG80 / E-XPG80

Kích cỡ lớn hơn, phù hợp:

✔ Jig kích thước lớn hơn.
✔ Cụm camera/đèn Vision.
✔ Cơ cấu máy cần độ cứng cao hơn.
✔ Cụm gá có tải lớn hơn.

Việc lựa chọn 40, 60 hay 80 không nên chỉ dựa vào kích thước. Cần đồng thời kiểm tra tải trọng, hành trình, kích thước lỗ gá, độ chính xác và không gian lắp đặt theo catalogue của model thực tế.

8. Cách Lựa Chọn, Sử Dụng & Bảo Quản

🔹 Lựa chọn

Khi lựa chọn XPG/E-XPG cần xác định:

✔ Kích cỡ 40 / 60 / 80.

✔ Hành trình vi chỉnh cần thiết.

✔ Tải trọng của thiết bị cần gá.

✔ Độ chính xác yêu cầu.

✔ Hướng lắp đặt.

✔ Kích thước và khoảng cách lỗ bắt vít.

✔ Không gian dành cho thao tác vít vi chỉnh.

✔ Có cần khóa vị trí sau khi điều chỉnh hay không.

🔹 Sử dụng

Trình tự thông thường:

Nới cơ cấu khóa → Xoay vít vi chỉnh → Quan sát/đo vị trí → Điều chỉnh đến vị trí yêu cầu → Khóa cố định → Kiểm tra lại.

Không nên tiếp tục xoay vít khi cơ cấu đã đạt giới hạn hành trình.

🔹 Bảo quản

✔ Giữ cơ cấu dẫn hướng sạch.

✔ Tránh bụi và phoi kim loại lọt vào vùng trượt.

✔ Kiểm tra vít điều chỉnh định kỳ.

✔ Bôi trơn theo yêu cầu của nhà sản xuất.

✔ Không sử dụng vượt tải trọng cho phép.

✔ Hạn chế va đập vào núm/vít vi chỉnh.

9. Kết Luận

Bộ vi chỉnh một trục XPG40, XPG60, XPG80, E-XPG40, E-XPG60 và E-XPG80 là giải pháp cơ khí phù hợp để căn chỉnh chính xác vị trí theo một phương trong máy móc và hệ thống tự động hóa.

Với ba kích cỡ 40 – 60 – 80, dòng sản phẩm có thể đáp ứng từ các ứng dụng nhỏ như sensor, đầu đo đến các cụm lớn hơn như Vision Camera, jig/fixture và cơ cấu máy tự động.

💡 Tóm tắt ưu điểm vượt trội:

✅ Vi chỉnh chính xác theo một trục.
✅ Có các kích cỡ 40 / 60 / 80.
✅ Có hai nhóm XPG và E-XPG.
✅ Kết cấu cơ khí nhỏ gọn, không cần motor.
✅ Dễ lắp đặt vào jig và máy tự động.
✅ Hỗ trợ setup và change model nhanh.
✅ Phù hợp Sensor, Vision Camera, Jig/Fixture, đầu đo và máy kiểm tra.
✅ Nhiều kích cỡ giúp thuận tiện tiêu chuẩn hóa thiết kế máy.
