LƯỚI KIM LOẠI BẢO VỆ QUẠT LÀM MÁT – CẤU TẠO, ĐẶC ĐIỂM KỸ THUẬT, ỨNG DỤNG & GIÁ TRỊ

1. Giới Thiệu

Lưới kim loại bảo vệ quạt làm mát (Metal Fan Guard / Fan Finger Guard) là phụ kiện được lắp phía trước hoặc phía sau quạt tản nhiệt, có chức năng hạn chế tay, dây điện hoặc các vật thể có kích thước lớn tiếp xúc trực tiếp với cánh quạt đang quay.

Sản phẩm được sử dụng phổ biến cùng quạt tản nhiệt trong tủ điện, máy tự động hóa, thiết bị điện – điện tử, máy công nghiệp và hệ thống điều khiển.

Thiết kế dạng lưới kim loại giúp tạo lớp bảo vệ cơ học nhưng vẫn duy trì khoảng trống để không khí lưu thông qua quạt.

💡 Đặc điểm nổi bật:

✔ Bảo vệ cánh quạt khỏi va chạm trực tiếp.
✔ Hạn chế tay hoặc vật thể tiếp xúc với cánh quạt.
✔ Thiết kế lưới thoáng, hỗ trợ duy trì luồng khí.
✔ Kết cấu kim loại chắc chắn.
✔ Lắp đặt đơn giản bằng vít cùng quạt.
✔ Có nhiều kích thước phù hợp với từng loại quạt.
✔ Phù hợp tủ điện và máy tự động hóa.

2. Thành Phần Vật Liệu & Công Nghệ

Lưới bảo vệ quạt thường có cấu tạo từ các thanh hoặc dây kim loại được tạo hình thành các vòng bảo vệ đồng tâm và liên kết với các thanh đỡ.

Vật liệu thường sử dụng

• Thép.

• Thép mạ.

• Thép mạ nickel/chrome tùy sản phẩm.

• Inox đối với các dòng yêu cầu khả năng chống ăn mòn cao hơn.

Cấu tạo cơ bản

• Vòng bảo vệ ngoài: tạo khung cho lưới.

• Các vòng đồng tâm: hạn chế vật thể tiếp xúc với cánh.

• Thanh liên kết: tạo độ cứng cho toàn bộ lưới.

• Tai/lỗ lắp vít: dùng để cố định lưới với quạt hoặc khung máy.

Bề mặt kim loại có thể được xử lý mạ hoặc chống oxy hóa tùy từng nhà sản xuất.

3. Cấu Tạo & Đặc Điểm Kỹ Thuật

Lưới bảo vệ được thiết kế tương ứng với kích thước của quạt.

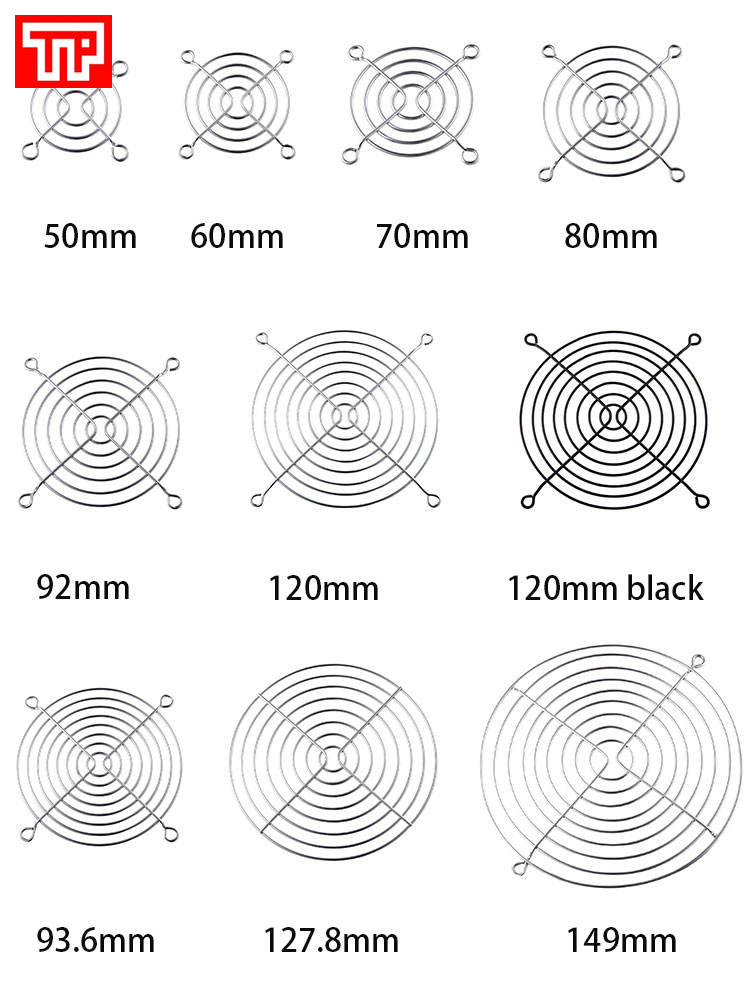

Các kích thước thường sử dụng

Ngoài ra còn có các kích thước khác tùy theo loại quạt và thiết bị.

Các thông số cần quan tâm

• Kích thước quạt tương thích.

• Đường kính ngoài của lưới.

• Khoảng cách tâm lỗ bắt vít.

• Số lượng điểm bắt vít.

• Đường kính dây kim loại.

• Khoảng cách giữa các vòng bảo vệ.

• Vật liệu.

• Xử lý bề mặt.

Khi lựa chọn cần kiểm tra khoảng cách tâm lỗ bắt vít, không nên chỉ dựa vào đường kính hoặc kích thước danh nghĩa của quạt.

4. Ưu Điểm

🔹 Bảo vệ người vận hành

Giúp hạn chế ngón tay hoặc các vật thể vô tình tiếp xúc trực tiếp với cánh quạt đang quay.

🔹 Bảo vệ cánh quạt

Hạn chế dây điện, vật liệu hoặc các chi tiết lớn va vào cánh gây hư hỏng quạt.

🔹 Ít cản trở luồng khí

Thiết kế dạng lưới mở cho phép không khí đi qua, phù hợp với hệ thống làm mát cưỡng bức.

🔹 Kết cấu chắc chắn

Vật liệu kim loại có độ cứng tốt, phù hợp môi trường máy móc công nghiệp.

🔹 Dễ lắp đặt

Có thể sử dụng chung các vị trí bắt vít của quạt để lắp:

Vít → Lưới bảo vệ → Quạt → Khung máy/tủ điện

🔹 Dễ thay thế

Kết cấu đơn giản giúp tháo lắp nhanh trong quá trình bảo trì.

5. Ứng Dụng Chuyên Sâu

💡 Lưới kim loại bảo vệ quạt được sử dụng trong:

✔ Tủ điện: bảo vệ quạt thông gió và quạt tản nhiệt.

✔ Tủ PLC: hạn chế vật thể tiếp xúc với quạt.

✔ Tủ Servo/biến tần: sử dụng cùng hệ thống thông gió cưỡng bức.

✔ Máy tự động hóa: bảo vệ quạt tại các khoang điện và khu vực kỹ thuật.

✔ Máy CNC: sử dụng cho quạt làm mát trong các khu vực phù hợp.

✔ Máy Wire Harness: bảo vệ quạt tại tủ điện hoặc module thiết bị.

✔ Thiết bị điện tử: sử dụng cho nguồn, controller và các hộp thiết bị.

✔ Hệ thống Vision/Industrial PC: bảo vệ quạt làm mát thiết bị xử lý.

✔ Máy kiểm tra và máy lắp ráp: sử dụng tại các vị trí có quạt thông gió.

6. Giá Trị Mang Lại

Tăng mức độ an toàn

Tạo lớp chắn vật lý giữa cánh quạt đang quay và môi trường bên ngoài.

Bảo vệ quạt

Giảm nguy cơ cánh quạt bị va chạm bởi dây điện hoặc vật thể lạ.

Giảm nguy cơ hư hỏng

Bảo vệ cánh quạt giúp hạn chế các sự cố có thể gây dừng quạt hoặc ảnh hưởng đến hệ thống làm mát.

Tối ưu chi phí

Là phụ kiện có kết cấu đơn giản nhưng mang lại hiệu quả bảo vệ thiết thực cho quạt và thiết bị.

Tăng tính hoàn thiện cho máy

Giúp khu vực lắp quạt gọn gàng và chuyên nghiệp hơn.

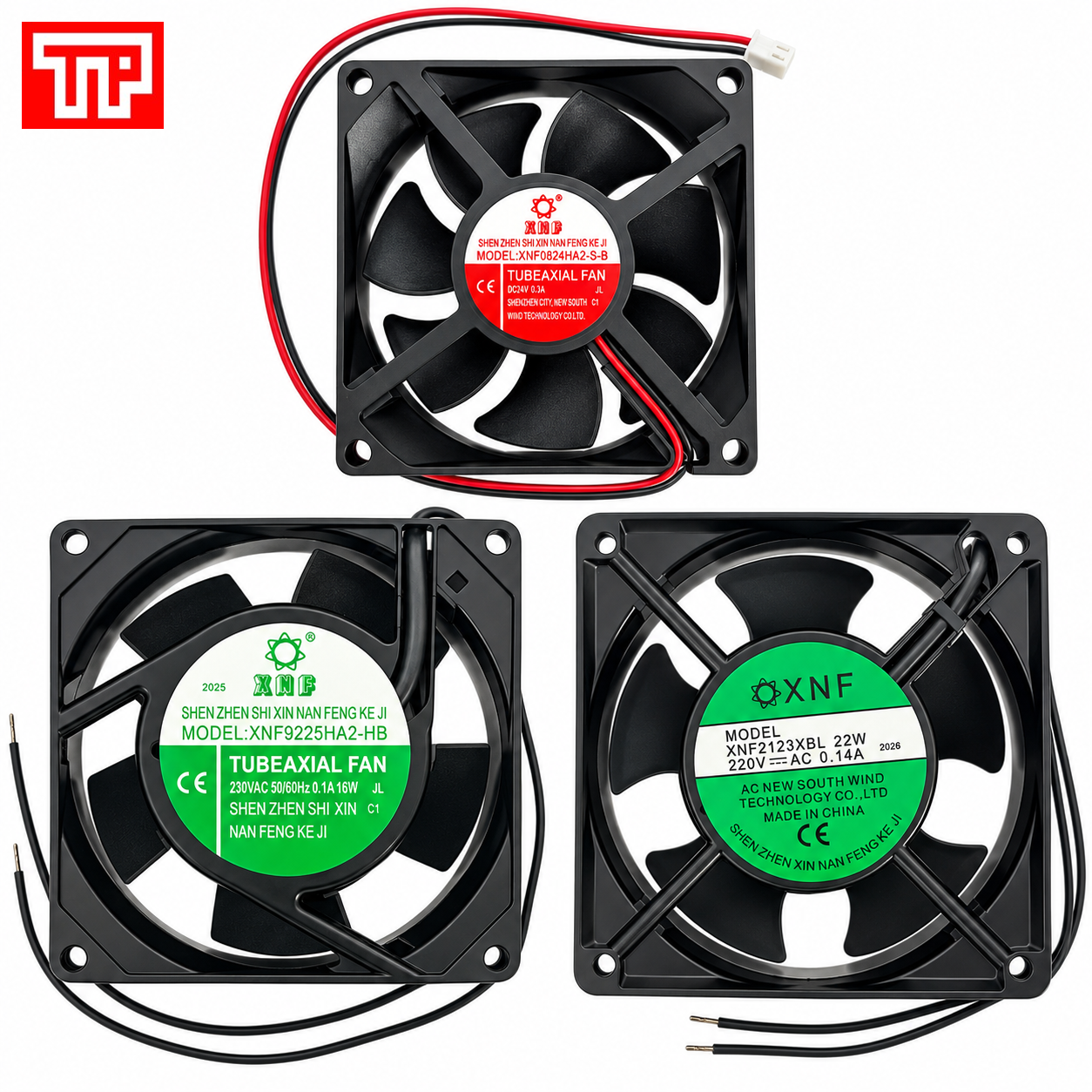

7. Kết Hợp Với Quạt Tản Nhiệt

Lưới kim loại có thể sử dụng với cả quạt AC và quạt DC, miễn là kích thước và vị trí lắp phù hợp.

Các dòng quạt tương thích phổ biến

Lưới 80 mm

→ Quạt 8025 AC 220V–240V
→ Quạt 8025 DC 24V

Lưới 92 mm

→ Quạt 9225 AC 220V–240V
→ Quạt 9225 DC 24V

Lưới 120 mm

→ Quạt 12025 AC 220V–240V
→ Quạt 12038 AC 220V–240V
→ Quạt 12038 DC 24V

💡 Lưu ý: 12025 và 12038 có cùng kích thước mặt danh nghĩa 120 × 120 mm, khác nhau chủ yếu ở chiều dày danh nghĩa 25 mm và 38 mm. Vì vậy, một loại lưới 120 mm có thể phù hợp với cả hai nếu khoảng cách lỗ bắt vít và kết cấu lắp tương thích.

8. Cách Lựa Chọn, Lắp Đặt & Bảo Quản

🔹 Lựa chọn

Khi chọn lưới bảo vệ cần xác định:

✔ Kích thước quạt: 80 / 92 / 120 mm...
✔ Khoảng cách tâm lỗ bắt vít.
✔ Đường kính ngoài của lưới.
✔ Vật liệu lưới.
✔ Điều kiện môi trường sử dụng.
✔ Vị trí lắp: phía hút hay phía thổi.
✔ Yêu cầu chống ăn mòn nếu môi trường có độ ẩm cao.

🔹 Lắp đặt

Cấu hình đơn giản:

Vít → Lưới kim loại → Quạt → Khung máy

Cần đảm bảo:

✔ Lưới được cố định chắc chắn.
✔ Lưới không tiếp xúc với cánh quạt.
✔ Không làm biến dạng khung quạt khi siết vít.
✔ Không để dây điện đi qua khu vực cánh quay.

🔹 Bảo quản và bảo trì

✔ Vệ sinh bụi bám trên lưới định kỳ.
✔ Kiểm tra tình trạng gỉ sét.
✔ Kiểm tra vít lắp.
✔ Thay lưới nếu bị cong hoặc biến dạng.
✔ Không sử dụng lưới bị biến dạng đến mức có thể tiếp xúc với cánh quạt.

9. Kết Luận

Lưới kim loại bảo vệ quạt làm mát là phụ kiện đơn giản nhưng quan trọng trong các hệ thống sử dụng quạt tản nhiệt. Sản phẩm giúp bảo vệ cánh quạt, hạn chế tiếp xúc trực tiếp với bộ phận quay và vẫn đảm bảo không gian cho luồng khí lưu thông.

Với nhiều kích thước như 80 mm, 92 mm, 120 mm, lưới có thể kết hợp với các dòng quạt 8025, 9225, 12025 và 12038, phù hợp cho tủ điện, máy tự động hóa và nhiều thiết bị công nghiệp.

💡 Tóm tắt ưu điểm vượt trội:

✅ Kết cấu kim loại chắc chắn.
✅ Bảo vệ cánh quạt khỏi va chạm.
✅ Hạn chế tiếp xúc với cánh quạt đang quay.
✅ Thiết kế thoáng, ít cản trở luồng khí.
✅ Có các kích thước 80 / 92 / 120 mm và nhiều kích thước khác.
✅ Phù hợp cả quạt AC và DC.
✅ Dễ lắp đặt, vệ sinh và thay thế.
✅ Phù hợp tủ điện, máy tự động hóa và thiết bị công nghiệp.
