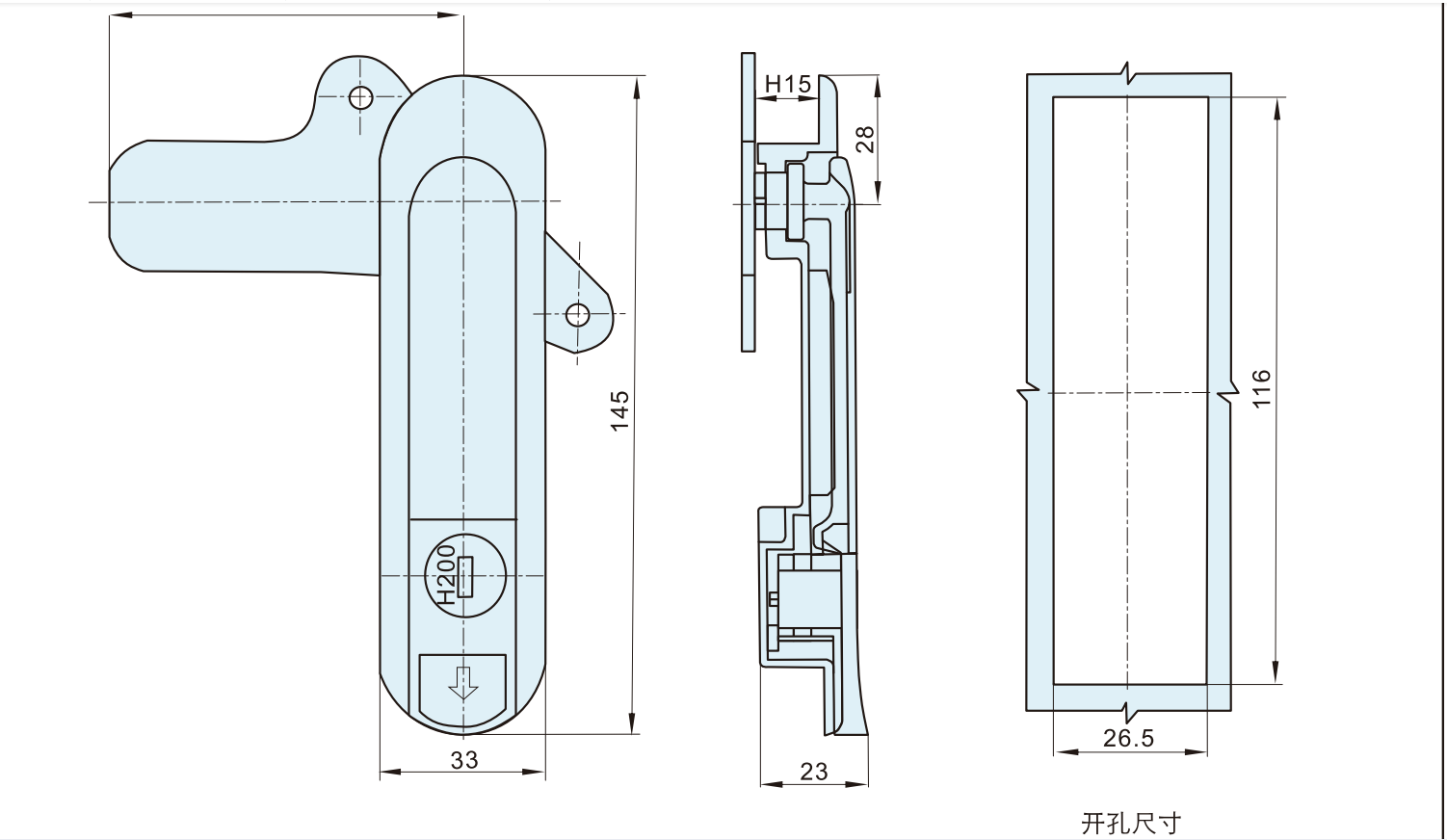

KHÓA TỦ ĐIỆN HỢP KIM KẼM AB301-1 – CẤU TẠO, ĐẶC ĐIỂM KỸ THUẬT, ỨNG DỤNG & GIÁ TRỊ

1. Giới Thiệu

Khóa tủ điện hợp kim kẽm AB301-1 là dòng khóa phẳng dạng trượt – xoay (Sliding Rotary Plane Lock) chuyên dụng cho tủ điện, tủ điều khiển, tủ máy và các loại vỏ thiết bị công nghiệp.

AB301-1 có thân và trục khóa bằng hợp kim kẽm đúc, kết hợp với cam khóa và các chi tiết cố định được mạ kẽm. Thiết kế dạng khóa phẳng giúp sản phẩm nằm gọn trên bề mặt cánh tủ, mang lại tính thẩm mỹ và thuận tiện khi thao tác. Theo thông số của nhà sản xuất Hengzhu, AB301-1 sử dụng cam có lỗ vuông 10 × 10 mm và phù hợp với cánh tủ có độ dày khoảng 1–3 mm.

💡 Đặc điểm nổi bật:

✔ Thân khóa bằng hợp kim kẽm đúc chắc chắn.
✔ Thiết kế khóa phẳng, gọn gàng trên cánh tủ.
✔ Cơ cấu trượt – xoay giúp thao tác đóng/mở thuận tiện.
✔ Cam khóa bằng kim loại mạ kẽm, tăng khả năng chống oxy hóa.
✔ Phù hợp nhiều loại tủ điện và tủ máy công nghiệp.

2. Thành Phần Vật Liệu & Công Nghệ

Vật liệu

Khóa AB301-1 được cấu tạo từ các vật liệu chính:

• Thân khóa: hợp kim kẽm đúc.
• Trục khóa: hợp kim kẽm đúc.
• Cam khóa: thép/kim loại mạ kẽm.
• Chi tiết cố định: kim loại mạ kẽm.
• Chìa khóa: sử dụng theo bộ khóa tương ứng.

Theo tài liệu của Hengzhu, thân và trục được chế tạo từ zinc die-casting, trong khi cam và chi tiết cố định được mạ kẽm.

Xử lý bề mặt

Bề mặt khóa có thể được xử lý theo từng phiên bản như:

• Mạ chrome/silver.
• Sơn màu đen mờ.
• Các lớp phủ bảo vệ khác theo yêu cầu.

Một số phiên bản AB301-1 trên thị trường sử dụng hợp kim kẽm 4# và xử lý bề mặt sơn nano/mờ màu đen.

3. Cấu Tạo & Đặc Điểm Kỹ Thuật

Cấu tạo chính

🔹 Thân khóa: phần vỏ chính được lắp trên cánh tủ.

🔹 Trục khóa: truyền chuyển động từ cơ cấu thao tác tới cam.

🔹 Cơ cấu trượt – xoay: giúp thao tác khóa và mở khóa.

🔹 Cam khóa: quay để móc vào khung tủ, giữ cánh cửa ở vị trí đóng.

🔹 Bộ phận cố định: giữ cụm khóa chắc chắn trên cánh tủ.

🔹 Ổ khóa: cho phép sử dụng chìa để kiểm soát việc mở tủ, tùy phiên bản.

Thông số kỹ thuật tham khảo

Thông số cánh tủ 1–3 mm và lỗ cam □10 × 10 mm được công bố cho AB301-1 bởi Hengzhu. Một số nhà cung cấp khác công bố biến thể AB301 với phạm vi cánh tủ 1–4 mm, vì vậy nên đối chiếu bản vẽ đúng phiên bản trước khi đặt hàng.

4. Ưu Điểm

🔹 Thiết kế phẳng, tiết kiệm không gian

Khóa được bố trí gọn trên bề mặt cánh tủ, hạn chế phần khóa nhô ra ngoài.

🔹 Độ bền cơ học tốt

Thân khóa hợp kim kẽm đúc có khả năng chịu lực và chống biến dạng tốt trong điều kiện sử dụng thông thường.

🔹 Thao tác thuận tiện

Cơ cấu trượt – xoay giúp người vận hành dễ dàng đóng, mở và cố định cánh tủ.

🔹 Chống oxy hóa

Các chi tiết cam và cố định được xử lý mạ kẽm, giúp tăng khả năng chống ăn mòn bề mặt.

🔹 Tính thẩm mỹ cao

Thiết kế phẳng, kích thước gọn và nhiều lựa chọn xử lý bề mặt phù hợp với thiết kế tủ điện công nghiệp.

5. Ứng Dụng Chuyên Sâu

Khóa tủ điện AB301-1 được sử dụng trong nhiều thiết bị công nghiệp:

✔ Tủ điện công nghiệp

✔ Tủ điều khiển PLC

✔ Tủ biến tần và servo

✔ Tủ phân phối điện

✔ Tủ điều khiển máy tự động

✔ Tủ CNC

✔ Tủ viễn thông và thiết bị mạng

✔ Tủ điều khiển dây chuyền sản xuất

✔ Vỏ máy và hộp thiết bị công nghiệp

✔ Tủ điện trong hệ thống tự động hóa

6. Giá Trị Mang Lại

AB301-1 giúp hoàn thiện cả chức năng cơ khí và tính thẩm mỹ của tủ điện.

🔹 Bảo vệ thiết bị bên trong: hạn chế việc mở tủ ngoài ý muốn.

🔹 Tăng độ an toàn: giúp kiểm soát việc tiếp cận các thiết bị điện.

🔹 Tối ưu không gian: thiết kế khóa phẳng, phù hợp những vị trí có không gian hạn chế.

🔹 Tăng tính chuyên nghiệp: phù hợp với thiết kế tủ điện công nghiệp.

🔹 Dễ bảo trì: cơ cấu khóa đơn giản, thuận tiện kiểm tra và thay thế.

7. Quy Trình Sản Xuất

Quy trình sản xuất khóa AB301-1 thông thường gồm:

Đúc hợp kim kẽm → xử lý ba via → gia công cơ khí → gia công trục và cam → xử lý bề mặt → lắp ráp → kiểm tra cơ cấu khóa → kiểm tra kích thước → đóng gói.

Đối với dòng AB301 của Hengzhu, thân và trục được sản xuất bằng đúc hợp kim kẽm, còn cam và các chi tiết cố định được xử lý mạ kẽm.

8. Cách Lựa Chọn, Sử Dụng & Bảo Quản

🔹 Lựa chọn

✔ Kiểm tra độ dày cánh tủ trước khi đặt hàng.

✔ Kiểm tra kích thước lỗ lắp khóa.

✔ Đặc biệt kiểm tra kích thước lỗ vuông trên cam: □10 × 10 mm đối với AB301-1.

✔ Xác định chiều dài và hình dạng cam phù hợp với kết cấu khung tủ.

✔ Chọn bề mặt màu bạc/chrome hoặc đen mờ theo thiết kế.

🔹 Sử dụng

✔ Lắp khóa vuông góc và chắc chắn trên cánh tủ.

✔ Đảm bảo cam không bị cấn vào khung tủ khi xoay.

✔ Kiểm tra thao tác đóng/mở trước khi đưa tủ vào vận hành.

✔ Không dùng lực quá mạnh khi vận hành khóa.

🔹 Bảo quản

✔ Bảo quản nơi khô ráo, tránh hơi ẩm.

✔ Tránh va đập mạnh làm biến dạng thân khóa.

✔ Không sử dụng hóa chất có tính ăn mòn cao để vệ sinh bề mặt.

✔ Kiểm tra định kỳ cơ cấu khóa đối với tủ hoạt động trong môi trường nhiều bụi.

9. Kết Luận

Khóa tủ điện hợp kim kẽm AB301-1 là phụ kiện cơ khí phù hợp cho tủ điện, tủ điều khiển, tủ máy và các thiết bị tự động hóa công nghiệp. Với thiết kế khóa phẳng trượt – xoay, thân hợp kim kẽm đúc, cam mạ kẽm và kết cấu gọn, sản phẩm đáp ứng tốt yêu cầu về độ bền, tính thẩm mỹ, khả năng thao tác và độ tin cậy trong môi trường công nghiệp.

💡 Tóm tắt ưu điểm vượt trội:

✅ Thân khóa hợp kim kẽm đúc chắc chắn.
✅ Thiết kế phẳng, gọn và thẩm mỹ.
✅ Cơ cấu trượt – xoay dễ thao tác.
✅ Cam khóa mạ kẽm, tăng khả năng chống oxy hóa.
✅ Phù hợp tủ điện, tủ máy và hệ thống tự động hóa.
✅ AB301-1 sử dụng cam lỗ vuông 10 × 10 mm, phù hợp cánh tủ khoảng 1–3 mm theo thông số nhà sản xuất.
