CHIA NGẢ KHÍ NÉN – CẤU TẠO, ĐẶC ĐIỂM, ỨNG DỤNG & GIÁ TRỊ

1. Giới Thiệu

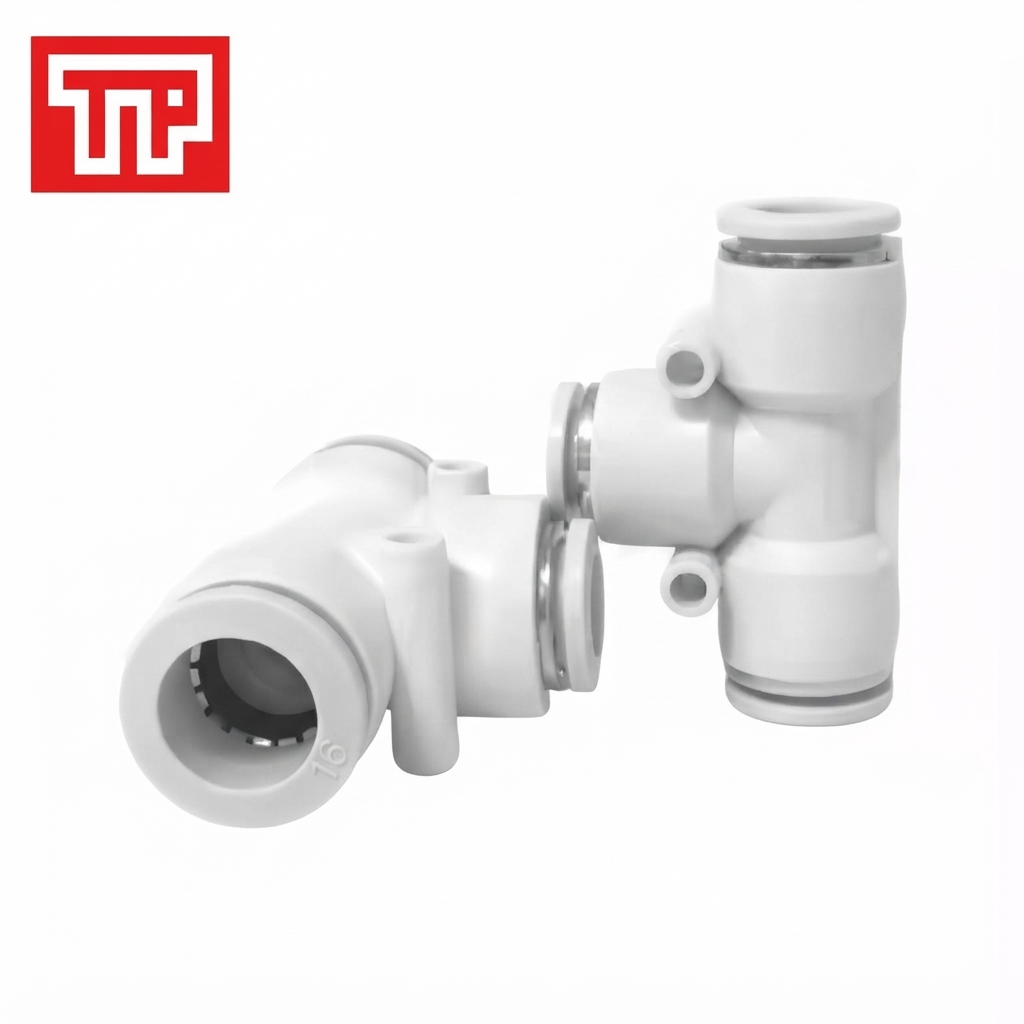

Chia ngả khí nén (Pneumatic Split Connector) là phụ kiện dùng để tách luồng khí từ một đường ống chính ra 2, 3 hoặc 4 nhánh khác nhau, thường được gọi là ngã ba (T), ngã tư (Cross), chia đôi (Y). Nhờ thiết kế nhỏ gọn và chuẩn quốc tế, chia ngả khí nén giúp hệ thống kết nối nhanh, kín khí và phân phối luồng khí đồng đều đến nhiều thiết bị cùng lúc.

💡 Đặc điểm nổi bật:
✔ Phân chia luồng khí dễ dàng, nhanh chóng.
✔ Độ kín khí cao, chống rò rỉ.
✔ Đa dạng hình dạng (T, Y, L, Cross).
✔ Tương thích nhiều loại ống PU/PA.

2. Thành Phần Vật Liệu & Công Nghệ

• Thân chia: nhựa kỹ thuật (PBT, PA66) hoặc kim loại (đồng, inox).

• Ngàm giữ ống (collet): thép không gỉ + nhựa POM.

• Gioăng làm kín: cao su NBR hoặc Viton → chống rò khí.

• Công nghệ: ép nhựa chính xác, gia công CNC ren, xử lý mạ niken chống gỉ.

3. Cấu Tạo & Đặc Điểm Kỹ Thuật

🔹 Cấu tạo:

• Thân chính (dạng chữ T, Y, L, Cross).

• Đầu nối nhanh cho ống khí (Ø4 – Ø16 mm).

• Gioăng kín chống rò rỉ.

🔹 Thông số kỹ thuật:

• Áp suất làm việc: 0 – 1.0 MPa (10 bar).

• Nhiệt độ: -10°C đến +60°C (nhựa), đến +150°C (inox).

• Đường kính ống: Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 mm.

• Chuẩn ren (nếu có): M5, G1/8, G1/4, G3/8.

Đặc tính cơ học:
✔ Kín khí tuyệt đối.
✔ Tháo lắp nhiều lần không hỏng.
✔ Nhỏ gọn, nhẹ, bền.

4. Ưu Điểm

• Phân phối khí linh hoạt đến nhiều nhánh.

• Đa dạng hình dáng → dễ bố trí trong không gian hẹp.

• Lắp đặt nhanh – tháo dễ dàng.

• Chi phí thấp, hiệu quả cao.

• Tái sử dụng, tuổi thọ lâu dài.

5. Ứng Dụng Chuyên Sâu

💡 Ứng dụng thực tế:
✔ Máy đóng gói, chiết rót, lắp ráp tự động.
✔ Robot khí nén, máy CNC, dây chuyền SMT.
✔ Ngành thực phẩm, dược phẩm, điện tử.
✔ Máy nén khí dân dụng, cửa hơi, ghế hơi.
✔ Kết nối nhiều xi lanh từ một nguồn khí chung.

6. Giá Trị Mang Lại

• Tối ưu hóa hệ thống khí nén nhờ phân phối đồng đều.

• Tiết kiệm không gian & chi phí ống dẫn.

• Đảm bảo độ kín, hạn chế rò rỉ.

• Linh hoạt khi mở rộng hệ thống.

7. Quy Trình Sản Xuất

1. Ép nhựa PBT/PA hoặc đúc đồng/inox.

2. Gia công CNC phần ren & ngàm.

3. Ép vòng collet giữ ống.

4. Lắp gioăng chống rò khí.

5. Kiểm tra độ kín & áp suất.

6. Đóng gói, phân loại theo loại (T, Y, L, Cross).

8. Cách Lựa Chọn, Sử Dụng & Bảo Quản

🔹 Lựa chọn:
✔ Chọn đúng loại: T, Y, L, Cross theo hướng chia khí.
✔ Chọn đúng đường kính ống (Ø4 – Ø16 mm).
✔ Chọn vật liệu: nhựa (giá rẻ), đồng/inox (chịu nhiệt, chống gỉ).

🔹 Sử dụng:
✔ Cắt ống khí vuông góc trước khi cắm vào fitting.
✔ Cắm dứt khoát cho đến khi khóa chặt.
✔ Rút ra bằng cách nhấn collet giữ ống.

🔹 Bảo quản:
✔ Giữ sạch bụi & dầu để tránh mòn gioăng.
✔ Thay mới khi có dấu hiệu rò khí.

9. Kết Luận

Chia ngả khí nén là phụ kiện nhỏ nhưng cực kỳ cần thiết để hệ thống phân phối khí linh hoạt – kín khít – tiết kiệm chi phí. Với ưu điểm đa dạng hình dáng, lắp đặt nhanh, bền bỉ và giá hợp lý, sản phẩm này được ứng dụng trong hầu hết máy móc công nghiệp, dây chuyền tự động và cả thiết bị dân dụng.

💡 Tóm tắt ưu điểm vượt trội:
✅ Phân nhánh khí linh hoạt.
✅ Độ kín cao, chống rò khí.
✅ Đa dạng loại (T, Y, L, Cross).
✅ Ứng dụng rộng rãi trong công nghiệp & dân dụng.
